摘要：微模块数据中心是一个时代的标志，也是绿色环保机房的发展方向，更是现在旧机房改造的首选。由于模块化数据中心属于新兴机房，有很多的客户都去了解过，但是大家还不是很深入的了解，接下来给大家做一个详细的介绍，让我们的客户去详细的认识模块化数据中心。由于模块化数据中心的知识太多，此次就只是让大家先了解一下微模块数据中心的基础组成及建设的必要性。
微模块数据中心解决方案定义&分类:
1.微模块数据中心解决方案定义：
在数据中心行业中,模块化是将数据中心的场地空间或设备设施系统划分成一个具有一定效用和功能的较小单元,即模块单元。模块单元具有功能性,独立性,组合型,互换性四个基本特性，且具有结构简单，功能精准，性能稳定，关联适宜四个基本特性。
2.微模块数据中心解决方案分类：

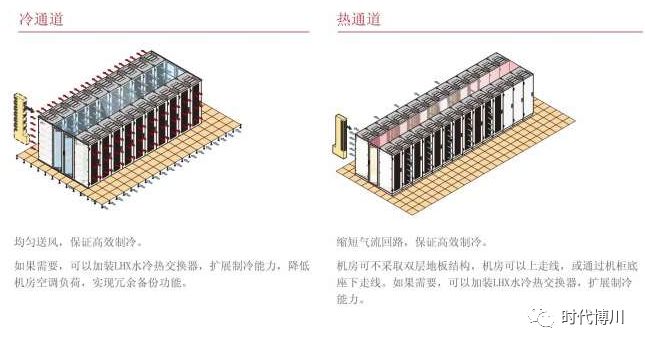

模块化数据中心需要分“冷热通道”两类，而“冷热通道”的分类主要就是看设备的布置方式，冷通道就是将机柜采用“面对面”的方式摆放，这样在两排机柜的正面面对通道中间地板布置冷风出口，形成一个冷空气区“冷通道”，而“背对背”摆放就是让冷空气流经设备后形成的热空气，自动排放到两排机柜背面中的“热通道”中，使热空气回到空调系统，使整个机房气流、能量流流动通畅，提高了机房精密空调的利用率，进一步提高制冷效果。
微模块数据中心解决方案的优势：
从整个机房的气流组织来看，有效地避免了传统机房中冷热空气混合，冷空气短路，以及远端机柜由于压降的问题，而导致的机柜顶端设备无足够冷量用于散热，最终产生的局部热点问题。这样也是在最大程度上降低能耗，也就使我们的机房变得更加的绿色环保。

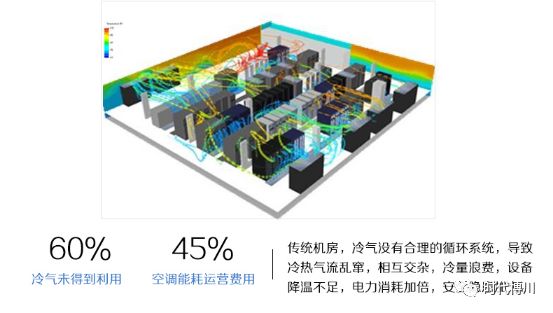

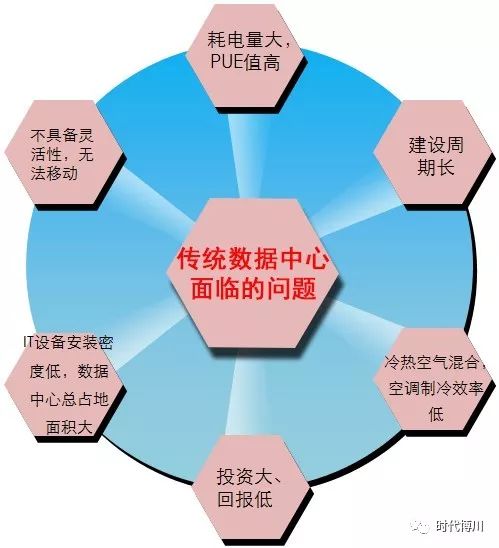

传统数据中心面临的问题
传统IDC机房散热示意图

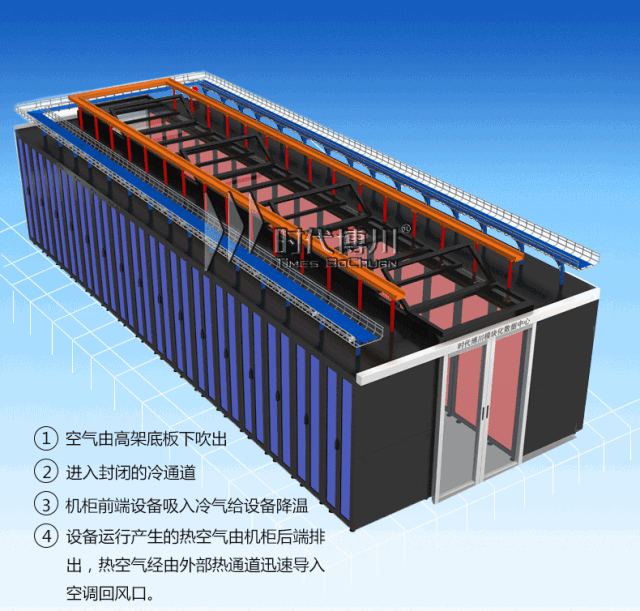

采用冷通道封闭的散热示意图
微模块数据中心硬件基础架构：

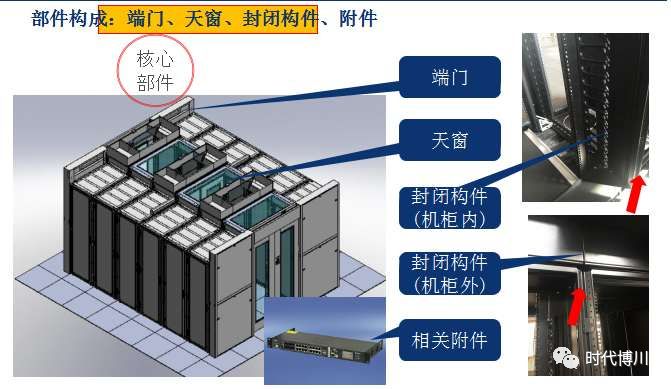

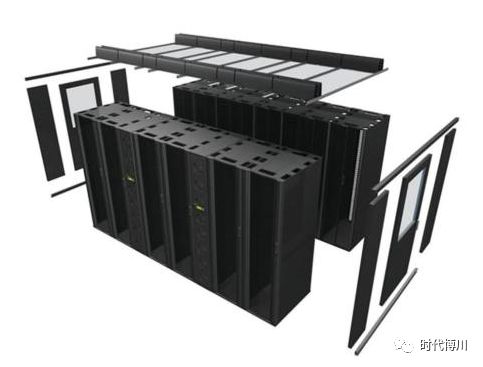

微模块主体：
2.构造构件：

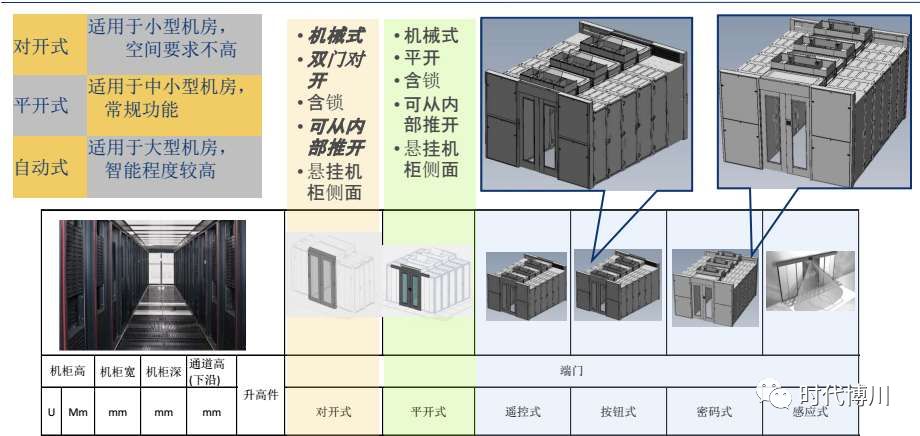

3.端门部件：

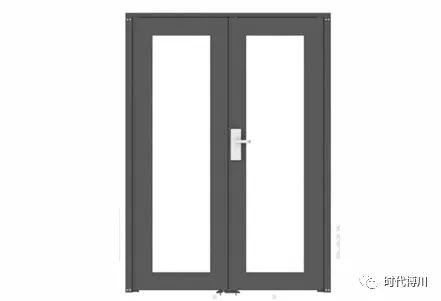

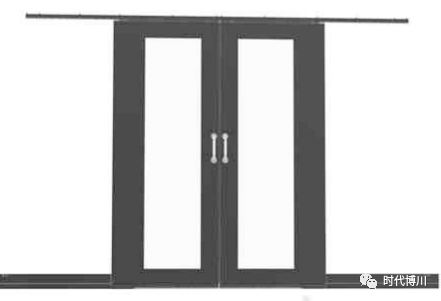

对开门（选配）
平开门（选配）

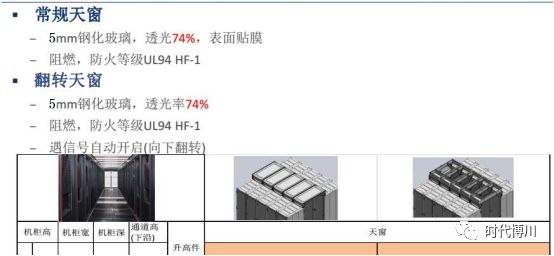

4.天窗
天窗规格： 宽度600mm和800mm平顶天窗以及翻转天窗（安装了天窗电磁锁即为翻转天窗
翻转天窗：可划分为300mm宽（半柜空调）/600mm宽（一体化UPS柜、一体化配电柜、电池柜、IT柜、全柜空调）/800mm宽（网络柜）三种。
翻转天窗工作原理示意图
翻转天窗，先将柜顶支撑件安装在机柜上，然后将旋转框架组装好，再将旋转框架通过旋转轴悬挂在柜顶支撑件上，就完成了天窗的安装，因此，本实用新型的天窗具有结构安装方便的优点。此外，本实用新型的天窗，部件较少，其结构简单，加工难度小，制造成本低。天窗打开时，除旋转框架外，其他部位均为镂空区，因此，数据中心机房冷通道的玻璃天窗具有结构简单、加工难度小、安装方便、制造成本低、消防保护、采光性良好、 安全、天窗打开面积大的优点。
微模块数据中心系统组成：

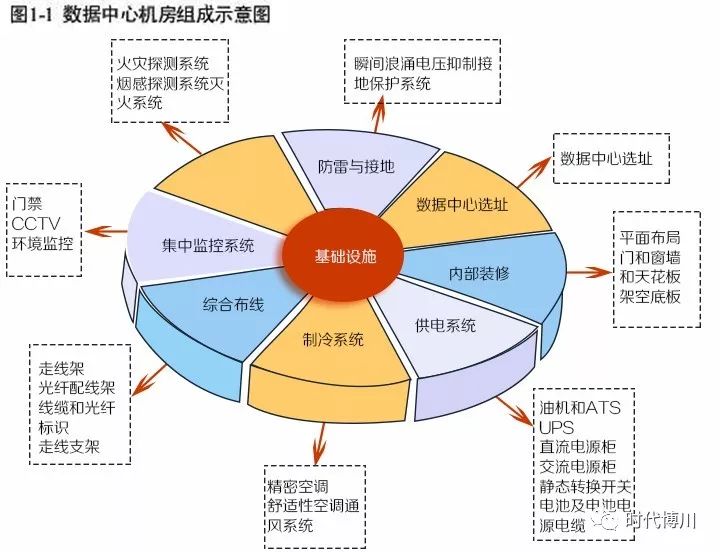

系统组成
系统示意图
微模块数据中心建设的必要性：
由于现在传统数据中心正在消耗大量的能源，空间和成本，而且随着机房使用时间的不断增长，这些能源的消耗变得越来越多，且越来越严重。这在大的绿色环保的政策之下是不允许的。所以说解决数据机房的高能耗、高成本和低效率已经成为了各类企业建设和改造机房的重中之重了。而就是这些因素也成为了模块化数据中心建设的必要因素。
为了让客户们更好的认识到模块化数据中心建设的必要性，给大家详细看一下某T4数据中心的能耗和电费的对比效果图。
不安装冷通道方案, IT负载的能耗只占总能耗的 33 %。

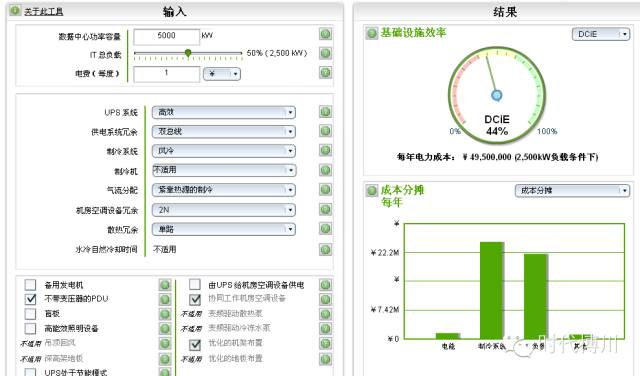

每年用于制冷系统的电费支出为 40,100,000 元人民币,使用冷通道方案,ＩＴ负载的能耗达到总能耗的 44 %,效率提高 11 %。
每年用于制冷系统的电费支出为 22,200,000 元人民币, 一年可节省电费 21,900,000 元人民币。

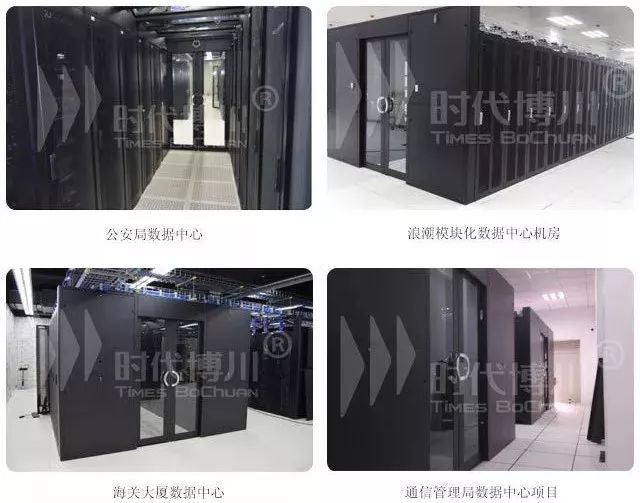

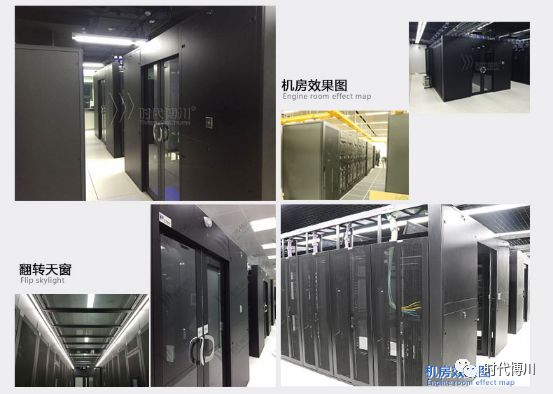

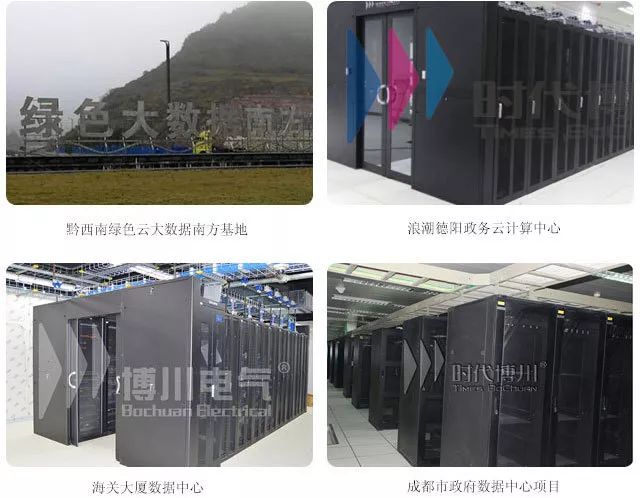

微模块数据中心冷通道封闭案例
结语：综上所述，我们可以清楚的认识到微模块数据中心的发展前景，这是一个时代的发展方向，也是数据中心行业未来发展的必然趋势。
